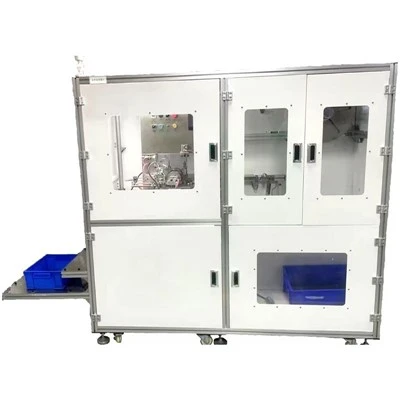

Automatisk fôring Enkeltrørs enkeltarmshusmaskin

KXD-S11 enkelt-enkelt-enkelt-rørsviklingsmaskin er et profesjonelt enkelt-spoleutstyr som integrerer automatisk rørinnføring, presis vikling, fler-gummibelegg og vegg-fremstillingsfunksjoner. Den er spesielt designet for den raffinerte viklingsprosessen av elektroniske komponenter som transformatorer. Den har kjernefordeler med høy hastighet, høy effektivitet, fleksibel tilpasning og presis stabilitet, noe som gjør den til det foretrukne utstyret for vikling av små spoler i elektronisk produksjon.

Utstyret er utstyrt med 6 sett med servomotorer og et bevegelseskontrollsystem med høy-presisjon. Maksimal rotasjonshastighet kan nå 5000 RPM. Den raskeste enkelt-prosessens viklingstiden er 10 sekunder, noe som forbedrer produksjonseffektiviteten betydelig. Den er kompatibel med alle spesifikasjoner for ledninger fra 0,1 til 0,8 mm. Maksimal ytre diameter på rammen er 85 mm og den totale lengden på hylsen er 125 mm. Den kan oppfylle viklingskravene til ulike typer ledninger som emaljerte ledninger, isolerte ledninger, vridd ledninger og Litz-ledninger. Samtidig kan den realisere komplekse prosesser som rett-vinkelforming, automatisk trådretting (opptil 4 tråder) og tapefolding. Den er egnet for produksjonskravene til de fleste konvensjonelle transformatorstørrelser.

Hele maskinen er produsert gjennom en integrert støpeprosess. Mer enn halvparten av kjernekomponentene er hentet fra avanserte japanske merker, mens resten er utstyrt med innenlandske første-merker. Den er også utstyrt med presisjonskomponenter som styreskinner og høy-følsomhetssensorer for å sikre høy presisjon og stabilitet i utstyrsdrift. Den er utstyrt med et berøringsskjermgrensesnitt, som er enkelt og praktisk å programmere. Hylsen kan plasseres automatisk uten feilsøking. Den har også flere intelligente alarmfunksjoner som ledningsbrudd, limmangel og hylseskade, noe som reduserer driftsterskelen og antallet menneskelige feil.

Når det gjelder produksjonsoppsett, er utstyret i stand til uavhengig drift for individuelle maskiner, og kan også kombineres fleksibelt i multi-maskinkoblingsmoduser på 2/4/8 enheter for å oppnå linje-basert batchproduksjon. Den støtter oppgraderinger som vertikal/liggende rammeproduksjon og installasjon av spesialkonstruksjoner for tykke og tynne ledninger. Dessuten tar den i bruk en felles trådmatingsstruktur for både tykke og tynne tråder, noe som muliggjør samtidig produksjon av tykke og tynne tråder og oppfyller ulike produksjonsprosesser og kapasitetskrav. .

Den totale effekten til utstyret er 3000W. Den drives av AC 220V enfaseforsyning. Strukturen er kompakt og enkel å installere. Samtidig har den perfekt prosess-tilpasningsevne og skalerbarhet, og er allment anvendelig for produksjon av transformatorer, induktorer og andre komponenter innen felt som forbrukerelektronikk, husholdningsapparater og ny energi. Den tar hensyn til både produksjonseffektivitet og produktkvalitet, og gir bedrifter kostnadseffektive-automatiske viklingsløsninger.
