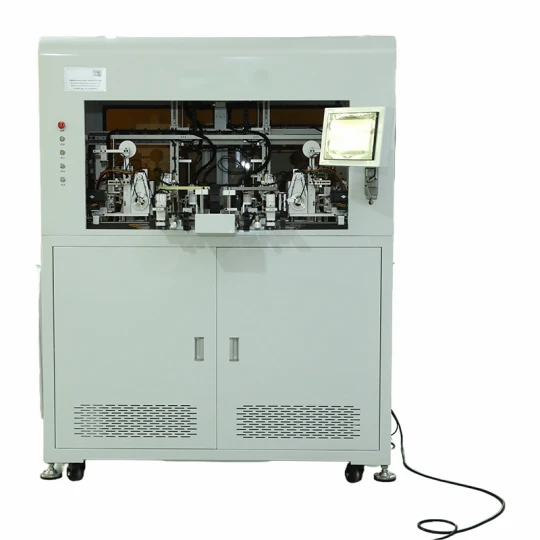

KXA-70HMT helautomatisk krokviklings- og tapemaskin
Maskinens arbeidsdiagram
Maskinviklingsproduktdisplay
(Kjernestørrelse og ledningsdiameter)
Maskintekniske parametere
|
Ingen. |
Varekategori |
Verdi |
Merknader |
|
1 |
Utstyrsmodell: |
KXA-70HMT |
|
|
2 |
Tilpass til magnetringen (ytre diameter): |
14 mm-45 mm |
|
|
3 |
Tilpass ledningsdiameter: |
0,5 mm-2,0 mm |
|
|
4 |
Lengde på ensidig linje: |
1200 mm |
|
|
5 |
Viklehastighet: |
Avhenger av tråddiameter og antall spoler |
|
|
6 |
Påføringsviklingsmetode: |
konvensjonell viklingsmetode / forovervikling |
|
|
7 |
Strømforsyning |
220V/50Hz enfaset-vekselstrøm |
|
|
8 |
Luftkilde: |
0,55Mpa-0,60Mpa |
|
|
9 |
Støy: |
60 desibel |
|
|
10 |
Utstyrskraft: |
3KW |
|
|
11 |
Utstyrskraft: |
0,55 grader/time |
|
|
12 |
Driftsomgivelsestemperatur: |
-5 grader ~40 grader |
|
|
13 |
Relativ fuktighet: |
(40-90) %RH |
|
|
14 |
Omfattende bestått rate: |
99.5% |
|
|
15 |
Dimensjoner: |
lengde 1750mm (inkludert beltelinje) * bredde |
|
|
16 |
Maskinvekt: |
500 kg |
Maskinkonfigurasjonsliste
|
Ingen. |
Navn |
Merke |
Enhet |
Mengde |
|
|
1 |
Utstyr dekke metalldeler |
Ikke-standard tilpasset |
SETT |
1 |
|
|
2 |
Maskinbearbeidede deler |
Ikke-standard tilpasset |
SETT |
1 |
|
|
3 |
Magnetisk ringmatende vibrasjonsplate, beltelinjedel |
Ikke-standard tilpasset |
SETT |
1 |
|
|
4 |
Styreskinne skrue |
Topp Sølv |
SETT |
1 |
|
|
5 |
Servo motor |
Inovance |
SETT |
8 |
|
|
6 |
Pneumatiske komponenter |
Airtac |
SETT |
1 |
|
|
7 |
PLC |
Xinjie |
SETT |
1 |
|
|
8 |
Berøringsskjerm |
Xinjie |
SETT |
1 |
|
|
9 |
Fotoelektrisk sensor |
(OMRON) |
SETT |
6 |
|
|
10 |
Design og prosesseringskostnader for magnetisk ringarmatur |
Ikke-standard tilpasset |
SETT |
1 |
|
|
11 |
Programvaresystem |
Ikke-standard tilpasset |
SETT |
1 |
Taping-funksjon
Denne maskinen er designet for å teipe halen av tykke ledninger.
Det kan beskytte den magnetiske kjernen veldig godt og forhindre skade på ledningen. Kvaliteten er stabil.
Anvendelsesomfanget er som følger:
1. Tråddiameter: 1,5-2,5 mm
2. Kjerne: 25-53 mm
3. Ledningslengde: 200-1500mm
4. Hastighet: 1,0-1,5s/sving
5. Hjelpetid: 10-15s/stk
Praktisk bruk
Opplæring av kunden til å betjene viklingsmaskin:
1. Alle serviceingeniører med 10 års erfaring får spesialutdanning i teknologi, som kan håndtere ulike sammenbruddsproblemer.
2. Veiled brukeren til å bruke nøyaktig og hvordan man vedlikeholder den digitale CNC Wire Coil Winding Machine.
Gi gratis konsultasjon om produksjonsprosessteknologi for elektroniske produkter.
3. For å garantere at maskinen brukes normalt, vil vi ha opplæring i hvordan man bruker, bruker og vedlikeholder produktet vårt ved hjelp av engelsk manual, video, veiledning på nettet.
Emballasje
Emballasjemateriale: Kartong/trekasse med skum inni.
1. Generell pakke (Papirkartong eller plastpose): For små euipped deler for Digital CNC Wire Coil Winding Machine, Pakk den med form og pakk papir for å garantere ubrutt under transpot.
2. Trekassepakke: For digital CNC Wire Coil Winding Machine i større skala, har vi en spesiell dyktig snekker som kan lage den riktige trekassen med nøyaktig tykkelse, tetthet, lengde. Pil opp ↑merket på den ytre trekassen. Buffermateriale vil bli lagt i trehuset for å forhindre sprekk og støt.
Fabrikk
Vi - KIOXIA LIGHT RING EQUIPMENT GROUP CO.,LTD.er ekspert på viklingsmaskiner siden 2007. Vår KIOXIA LIGHT RING har ISO9001:2015, CE-godkjenninger, maskinpatenter, "høy-teknologiske bedrifter" av myndighetene.
